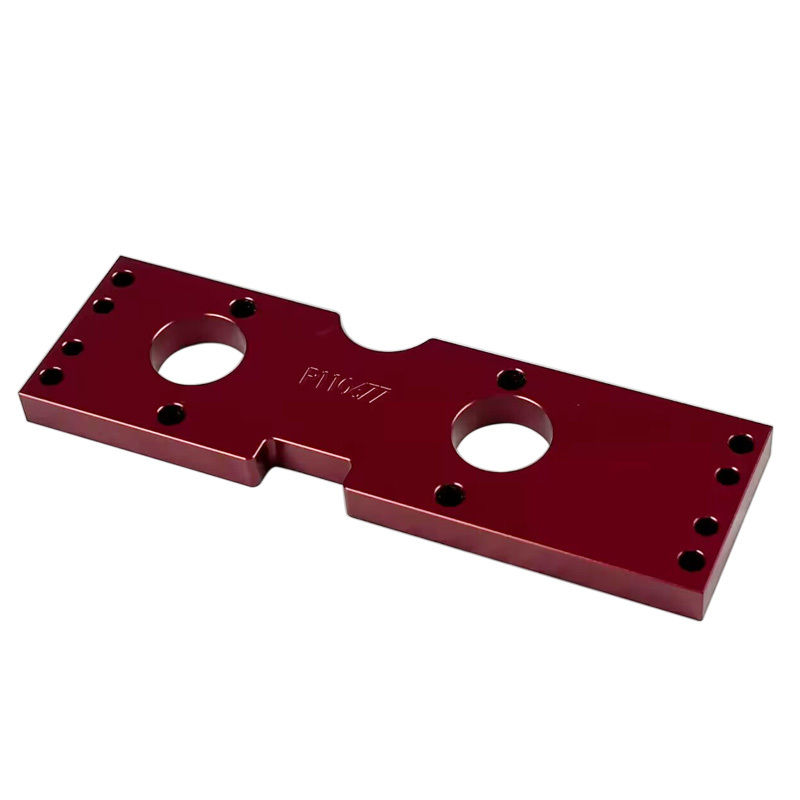

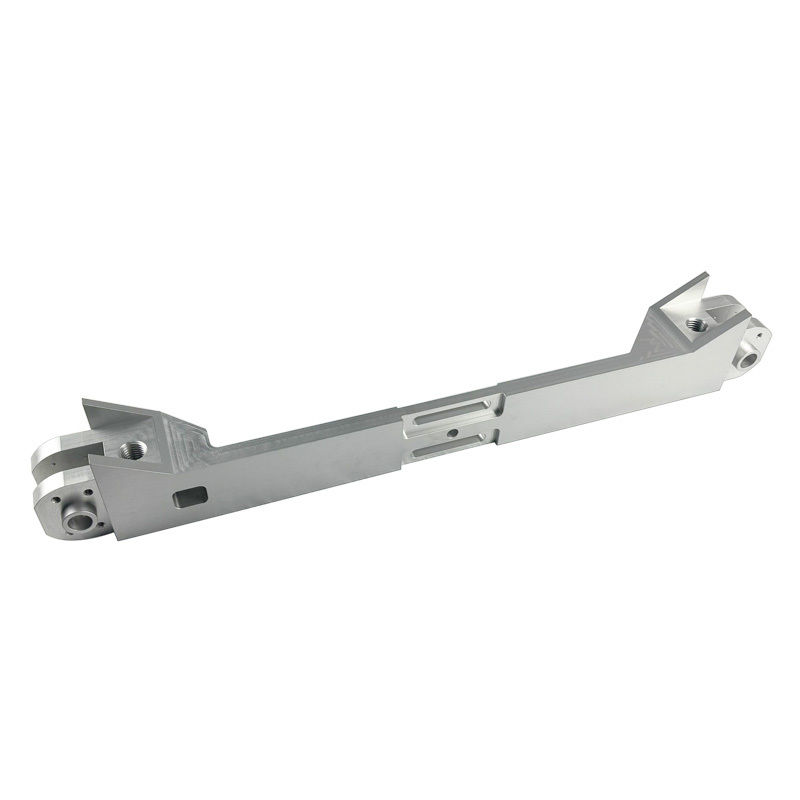

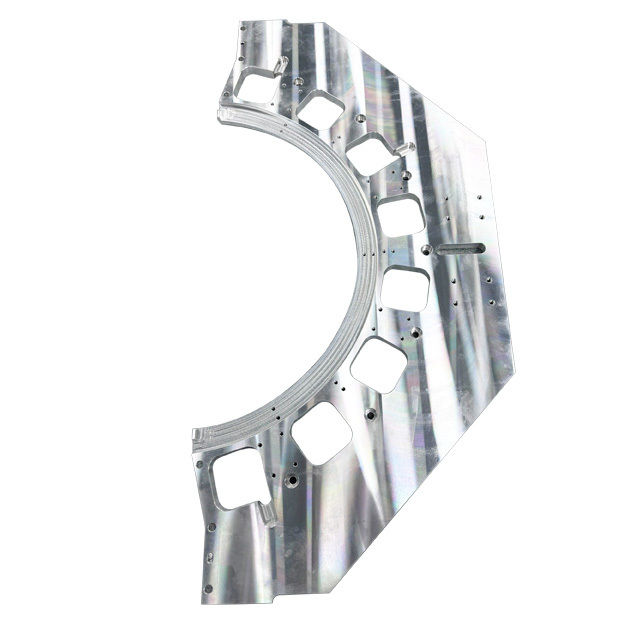

Εξατομικευμένα Έγχρωμα Εξαρτήματα Μηχανικής Κατεργασίας CNC για Προϊόντα Αλουμινίου με Έγκριση OEM

Η μεταποιητική βιομηχανία βασίζεται ολοένα και περισσότερο σε εξαρτήματα από αλουμίνιο υψηλής ακρίβειας CNC για εφαρμογές που απαιτούν ελαφριά ανθεκτικότητα και εξαιρετική μηχανική κατεργασία. Ως έμπειρος κατασκευαστής μηχανικών κατεργασιών CNC, ειδικευόμαστε στην παραγωγή εξαρτημάτων υψηλής ποιότητας από αλουμίνιο με μηχανική επεξεργασία CNC για αεροδιαστημική, αυτοκινητοβιομηχανία, ιατρικές και βιομηχανικές εφαρμογές.

Οδηγίες σχεδίασης CNC

Μια πρόκληση που αντιμετωπίζεται συχνά κατά το σχεδιασμό εξαρτημάτων με κατεργασία με CNC είναι η έλλειψη προτύπων για τη βιομηχανία. Καθώς οι κατασκευαστές μηχανών και εργαλείων CNC συνεχίζουν να βελτιώνουν τις τεχνολογικές τους δυνατότητες, τα όρια του δυνατού συνεχίζουν να διευρύνονται. Ο παρακάτω πίνακας συνοψίζει τις συνιστώμενες και εφικτές τιμές για ορισμένα κοινά χαρακτηριστικά σε εξαρτήματα με μηχανική επεξεργασία CNC.

Φρέζα σε βαθιά κοιλότητα: Μια κοιλότητα θεωρείται βαθιά εάν το βάθος της είναι μεγαλύτερο από έξι φορές τη διάμετρο του εργαλείου. Χρησιμοποιώντας εξειδικευμένα εργαλεία (μέγιστο βάθος: 35 cm με τελικό μύλο διαμέτρου 1 ίντσας), μπορεί να επιτευχθεί αναλογία διαμέτρου εργαλείου προς βάθος κοιλότητας 30:1.

Οι τελικοί μύλοι έχουν μια επίπεδη ή ελαφρώς στρογγυλεμένη κάτω άκρη κοπής. Άλλες ακτίνες δαπέδου μπορούν να υποβληθούν σε μηχανική κατεργασία με εργαλεία με σφαίρα. Είναι καλή πρακτική σχεδιασμού να χρησιμοποιείτε τη συνιστώμενη τιμή, καθώς αυτή είναι η προτιμώμενη επιλογή του μηχανουργού.

Επεξεργασία οπών με μη τυπικές διαμέτρους

Για οπές με μη τυποποιημένες διαμέτρους, πρέπει να χρησιμοποιούνται τελικοί μύλοι για κατεργασία. Σε αυτήν την περίπτωση, ισχύει το μέγιστο όριο βάθους κοιλότητας και θα πρέπει να συμβουλευτείτε τη συνιστώμενη τιμή μέγιστου βάθους. Για τρύπες βαθύτερες από την τυπική τιμή, θα πρέπει να χρησιμοποιούνται ειδικά τρυπάνια για κατεργασία, με ελάχιστη διάμετρο 3 mm. Οι τυφλές οπές που έχουν υποστεί κατεργασία με τρυπάνια έχουν κωνικό πυθμένα (γωνία 135 μοιρών), ενώ οι οπές που έχουν υποστεί κατεργασία με τελικούς μύλους έχουν επίπεδο πυθμένα.

Στην κατεργασία CNC, δεν υπάρχει ιδιαίτερη προτίμηση μεταξύ διαμπερών οπών και τυφλών οπών.

Οι κλωστές κόβονται με βρύσες, οι εξωτερικές κλωστές με μήτρες. Οι βρύσες και οι μήτρες μπορούν να χρησιμοποιηθούν για την κοπή κλωστών έως και M2. Τα εργαλεία σπειρώματος CNC είναι κοινά και προτιμώνται από τους μηχανουργούς καθώς περιορίζουν τον κίνδυνο θραύσης της βρύσης. Οι κόφτες κλωστών CNC μπορούν να κόψουν κλωστές έως και M6.

Για κλωστές σε τυφλές τρύπες που κόβονται με βρύση (δηλαδή όλα τα σπειρώματα μικρότερα από M6), πρέπει να προστεθεί στο κάτω μέρος της οπής ένα μήκος χωρίς σπείρωμα ίσο με 1,5 φορές την ονομαστική διάμετρο. Όταν μπορούν να χρησιμοποιηθούν εργαλεία σπειρώματος CNC (δηλαδή σπειρώματα μεγαλύτερα από M6), η οπή μπορεί να περαστεί στο μήκος της.

Τα περισσότερα μηχανουργεία μπορούν να κατεργάσουν με ακρίβεια κοιλότητες και οπές χρησιμοποιώντας εργαλεία διαμέτρου μικρότερης από 2,5 mm (0,1"). Οτιδήποτε κάτω από αυτό το όριο θεωρείται μικρομηχανική. Απαιτούνται ειδικά εργαλεία (μικροτρυπάνια) και τεχνογνωσία για τη μηχανική επεξεργασία αυτών των χαρακτηριστικών, επειδή η φυσική της διαδικασίας κοπής αλλάζει σε αυτήν την κλίμακα. Επομένως, συνιστάται η αποφυγή της χρήσης τους εκτός εάν είναι απολύτως απαραίτητο.

Οι ανοχές μας είναι 2768 Medium ή Fine. Εάν δεν καθορίζονται ανοχές, ο κατασκευαστής συνεργάτης θα χρησιμοποιήσει την επιλεγμένη κατηγορία 2768.

Οι ανοχές ορίζουν τα όρια των αποδεκτών διαστάσεων. Οι επιτεύξιμες ανοχές ποικίλλουν ανάλογα με τις βασικές διαστάσεις και τη γεωμετρία του εξαρτήματος. Οι παραπάνω τιμές είναι λογικές οδηγίες.

Το εγχάρακτο κείμενο προτιμάται από το ανάγλυφο επειδή αφαιρείται λιγότερο υλικό. Συνιστάται μια γραμματοσειρά sans serif (όπως Arial ή Verdana) με ελάχιστο μέγεθος -20. Πολλά μηχανήματα CNC είναι προ-προγραμματισμένα για αυτές τις γραμματοσειρές.

FAQ:

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένα εργοστάσιο.

Ε: Πώς μπορώ να λάβω μια προσφορά;
Α: Για να λάβετε μια προσφορά, στείλτε μας σχέδια σε μορφές όπως IGS, DWG, STEP, κ.λπ., μαζί με ένα λεπτομερές PDF. Εάν έχετε συγκεκριμένες απαιτήσεις, συμπεριλάβετέ τις στο αίτημα και θα παρέχουμε επαγγελματικές συμβουλές για αναφορά σας.

Ε: Τι γίνεται αν δεν έχω σχέδιο;
Α: Σε τέτοιες περιπτώσεις, μπορείτε να μας παρέχετε δείγματα ή σχέδια. Να είστε βέβαιοι, θα διασφαλίσουμε την ασφάλεια και την εμπιστευτικότητα τυχόν παρεχόμενων σχεδίων.

Ε: Ποιος είναι ο χρόνος παράδοσής σας;
Α: Κανονικά, χρειάζονται 7-14 ημέρες για να είναι έτοιμα τα εξαρτήματα. Διαθέτουμε συστήματα για να διασφαλίσουμε την έγκαιρη παράδοση.

Ε: Πώς στέλνετε τα προϊόντα; Ποιες είναι οι λεπτομέρειες συσκευασίας;
Α: Για παραγγελίες μικρής ποσότητας, έχουμε συνεργασίες με υπηρεσίες ταχυμεταφορών όπως TNT, FEDEX, UPS, κ.λπ. Για μεγαλύτερες ποσότητες, είναι διαθέσιμες επιλογές αεροπορικής ή θαλάσσιας αποστολής. Έχουμε τυπικές λεπτομέρειες συσκευασίας, αλλά αν έχετε συγκεκριμένες απαιτήσεις, είμαστε πρόθυμοι να σας βοηθήσουμε.

Ε: Παρέχετε δείγματα; Υπάρχει επιπλέον χρέωση;
Α: Ναι, μπορούμε να παρέχουμε δείγματα, αλλά μπορεί να υπάρξει επιπλέον χρέωση για αυτά.

Ε: Ποιοι είναι οι όροι πληρωμής σας; Πώς μπορώ να κάνω την πληρωμή;
Α: Οι όροι πληρωμής μας είναι 50% T/T (τραπεζική μεταφορά) εκ των προτέρων, με την πληρωμή του υπολοίπου πριν από την αποστολή. Εάν έχετε άλλες ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
