Ακριβείς Διαδικασίες Κάμψης Λαμαρίνας με Τεχνικές Φρένων

Η δημιουργία προϊόντων κάμψης λαμαρίνας ακριβείας εξαρτάται από την κατανόηση τριών βασικών στοιχείων: την επίτευξη ανώτερης ακρίβειας κάμψης λαμαρίνας, την εξειδίκευση στη διαδικασία κάμψης λαμαρίνας και την ικανότητα χρήσης σύγχρονων ενεργοποιητών κάμψης λαμαρίνας.

Πριν εμβαθύνουμε στις λεπτομέρειες της κατασκευής λαμαρίνας, είναι σημαντικό να κατανοήσουμε ένα θεμελιώδες γεγονός: όλα τα εξαρτήματα λαμαρίνας ξεκινούν επίπεδα. Ανεξάρτητα από το τελικό τους σύνθετο σχήμα, το πάχος τοιχώματος αυτών των εξαρτημάτων πρέπει να παραμένει ομοιόμορφο. Για παράδειγμα, κατά το σχεδιασμό μιας σειράς ραφιών για τη στέγαση εξοπλισμού υπολογιστών, ενώ μπορεί να είναι επιθυμητό να παχύνουμε το κάτω μέρος για πρόσθετη αντοχή, αυτό δεν είναι εφικτό στον κόσμο της λαμαρίνας. Εκτός εάν δύο κομμάτια υλικού συγκολληθούν μεταξύ τους (κάτι που είναι δυνατό αλλά προσθέτει επιπλέον κόστος), το πάχος του υλικού θα πρέπει να είναι συνεπές.

Επιπλέον, είναι διαθέσιμη μια μεγάλη ποικιλία μετάλλων, όπως ανοξείδωτος χάλυβας, αλουμίνιο, χάλυβας ψυχρής έλασης, γαλβανισμένος χάλυβας, ακόμη και χαλκός και ορείχαλκος, με πάχη που κυμαίνονται από 0,02 ίντσες έως 0,25 ίντσες (ανάλογα με το κράμα).

Ένας από τους πιο σημαντικούς παράγοντες για τη διατήρηση της συνέπειας είναι η ακτίνα κάμψης. Παρατηρήστε οποιοδήποτε λυγισμένο μεταλλικό βραχίονα ή εξάρτημα και σημειώστε την ακτίνα της εσωτερικής γωνίας—αυτή ορίζεται από τη διάτρηση και τη μήτρα στο πρέσσα. Η Hongsinn μπορεί να επιτύχει ακτίνες κάμψης έως και 1 ίντσα, αλλά τα τυπικά εργαλεία παράγουν συνήθως μια εσωτερική γωνία 0,030 ίντσας, επομένως συνιστούμε να κολλήσετε σε αυτό το ελάχιστο κόστος.

Το μέγεθος της εξωτερικής γωνίας επηρεάζεται σε μεγάλο βαθμό από το πάχος του υλικού και την ακτίνα εσωτερικής κάμψης. Επιπλέον, πρέπει να ληφθεί υπόψη η αντίσταση κάμψης του μετάλλου. Για να αποφευχθούν ρωγμές και να διασφαλιστούν ανοχές κάμψης εντός +/- 1 μοίρας, η Hongsinn τοποθετεί ανακουφίσεις κάμψης σε στρατηγικές θέσεις. Για παράδειγμα, σε σχέδια σε σχήμα κουτιού, οι γωνίες είναι ελαφρώς ανάγλυφες για να εξασφαλιστεί η σωστή εμπλοκή της φλάντζας.

Σε αυτήν την περίπτωση, η συνολική ανακούφιση κάμψης δεν θα υπερβαίνει την ακτίνα κάμψης συν το πάχος του υλικού και δεν θα υπερβαίνει τις 0,030 ίντσες. Αυτός ο σχεδιασμός και η επεξεργασία εξασφαλίζουν τη συνολική αντοχή και λειτουργικότητα του εξαρτήματος λαμαρίνας.

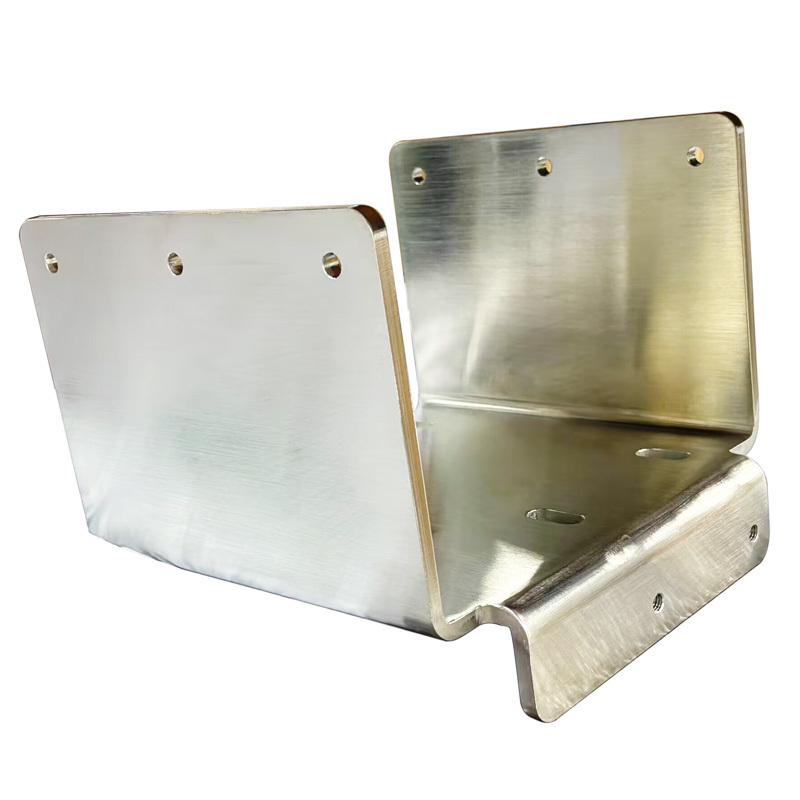

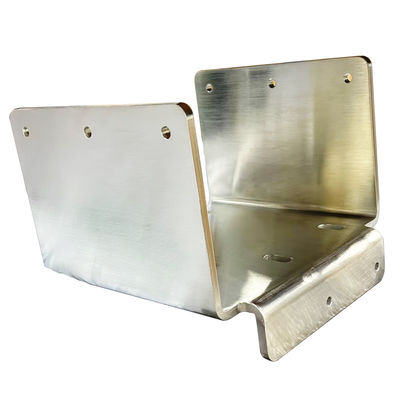

Η μετατόπιση αναφέρεται σε μια Z-shaped κάμψη, που χρησιμοποιείται συνήθως σε βραχίονες και κλιπ, όπως αυτά που ασφαλίζουν τα τζάμια. Όπως και με άλλες καμπύλες, συνιστάται να διατηρείτε μια σταθερή ακτίνα σε όλες τις καμπύλες, με προτιμώμενη ακτίνα 0,030 ίντσες.

Παράλληλα επίπεδα: Η απόσταση μεταξύ παράλληλων επιπέδων θα πρέπει να είναι τουλάχιστον διπλάσια του πάχους του υλικού για να διασφαλιστεί η δομική σταθερότητα.
Ανοχή: Η Hongsinn είναι σε θέση να διατηρήσει μια ανοχή +/- 0,012 ίντσες για να εξασφαλίσει μια ακριβή εφαρμογή μεταξύ αυτών των δύο χαρακτηριστικών.

Η πλήρης κάμψη μιας φλάντζας δημιουργεί ένα στρίφωμα. Αυτό το στρίφωμα έχει σχεδιαστεί για να ενισχύει την άκρη ενός εξαρτήματος.

Αυτό το στρίφωμα είναι σε σχήμα U ή C και χρησιμοποιείται για την ασφάλιση του φύλλου. Η εσωτερική διάμετρος του ανοιχτού στριφώματος θα πρέπει να είναι ίση ή μεγαλύτερη από το πάχος του υλικού.

Το κλειστό στρίφωμα είναι ουσιαστικά επίπεδο και διπλώνει πλήρως πάνω από το υλικό.
Σε όλες τις περιπτώσεις, το «μήκος επιστροφής» θα πρέπει να είναι τουλάχιστον τέσσερις φορές το πάχος του υλικού για να εξασφαλιστεί η δομική αντοχή και σταθερότητα.
